光沢度計
インライン非接触型 光沢度計 GLS-2060
インライン非接触型 光沢度計 GLS-2060は、連続して生産される印刷製品、プラスチックフィルム、石材、タイル、塗膜等の表面光沢度を、非接触でリアルタイムに測定し、経時変化データを表示します。光沢計として、生産ラインの状態をスピーディに監視できます。また、光沢度計として得た全ての測定データは保存されますので、後で詳細に評価検討が行えます。
■新開発カメラヘッド
超高輝度LED光源を採用したインライン設置性に適したカメラヘッドです。
■安定した光沢度計測
独自の計測アルゴリズムにより安定した光沢度計測が可能な光沢度計です。
■光沢度値と経時変化値を同時表示
リアルタイムの光沢度値デジタル表示と、経時グラフをモニタ表示します。
■光沢度値の取得間隔制御、保存
・専用コントローラのタイミング制御により定時間隔取得及び全データを保存。
・専用コントローラによりエンコーダーパルスに同期して定間隔取得(オプション)。
■光沢度値補正
光沢度値補正機能により計測環境毎に補正値を設定可能。
■2台のカメラヘッド接続可能
1台のPC/コントローラで静止画像装置も接続可能です。【オプション】
■低価格
業界初のインライン非接触計測方式により、優れたコストパフォーマンスが得られる光沢度計です。

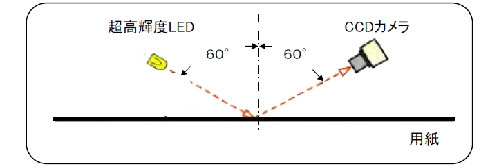

・測定原理
投射角60度に設定した超高輝度LED光源からの反射光を、入射角60度に設定したCCDカメラで受光した結果から独自のRGB輝度ヒストグラム手法により光沢度を算出します。受光計測画のサイズはソフトウェア可変によりユーザー設定が可能です。

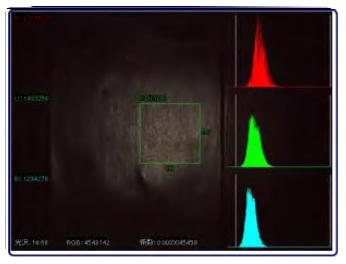

・光沢度設定調整表示
計測面サイズと、取得画像RGB分解した表示から構成される光沢度設定調整画面。
・オンライン測定画面
計測光沢度値を設定許容範囲内の時には”緑色”で表示、範囲外の時には”赤色”で表示。工程内の異常管理を容易化します。また、光沢度計として得たこの全データを保存できます。
・設置例
