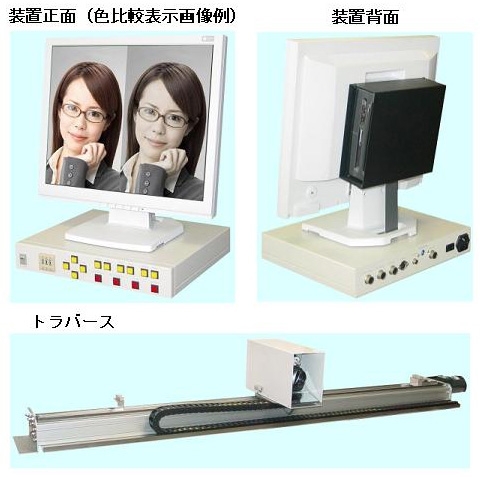

イメージチェッカー DST-2500は、グラビア印刷、フォーム印刷、ラベル印刷、フレキソ印刷等で見当トンボ、網点、色調、バーコード欠け等、印刷の仕上がり品質を高画質の静止画像で監視する装置です。

■見当トンボ位置ズレの自動監視
設定値を超えた位置ズレを自動検出し、アラームを発します。
■高精細な画像を表示
ﾖｺ1392×ﾀﾃ1040の高密度で従来比4倍以上の高画質です。
■基準画像の保存
必要な枚数、名前を付けて任意に保存可能です。
■保存画像と現印刷画像との比較表示
保存されている基準画像等と現印刷画像をタテ又はヨコ2分割で比較表示できます。
■指定ライン上のプロファイル表示
2分割画面でのＲＧＢプロファイルにより色差値の定量化が行えます。
■画面を上下反転可
WEBの流れ方向に沿って反転可。カメラ取り付け位置の制約が軽減されます。

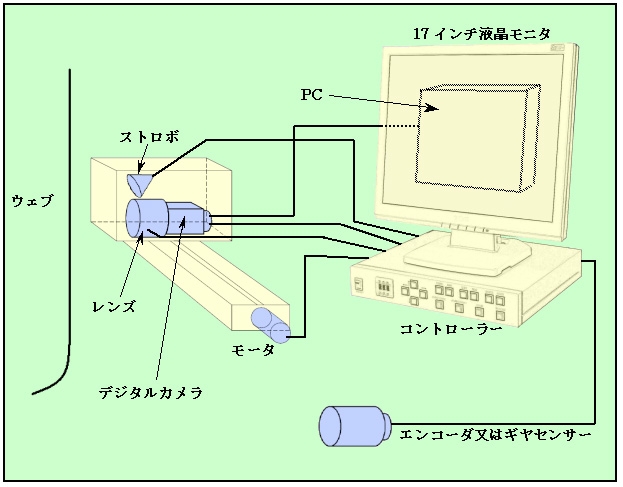

・システム構成図

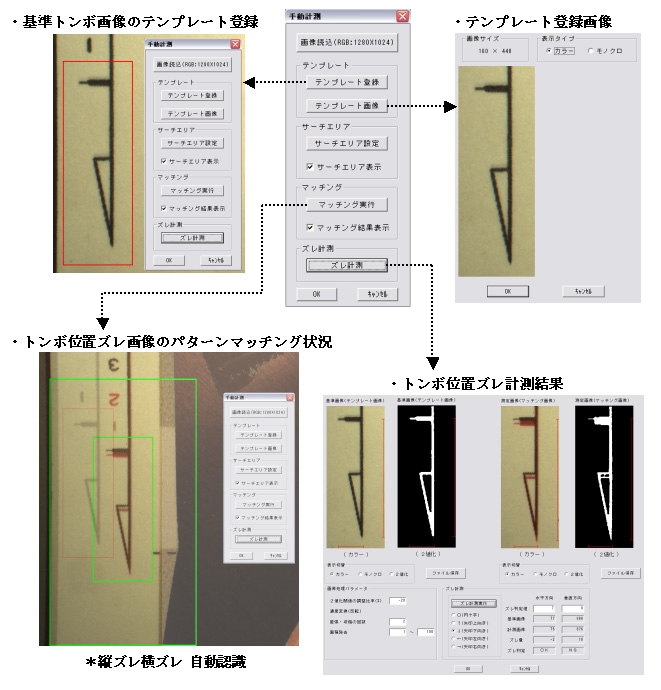

・トンボ位置ズレ 自動計測例

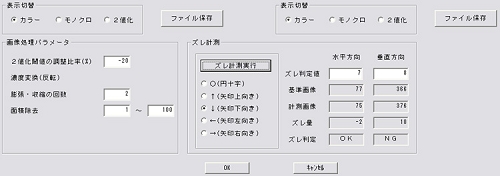

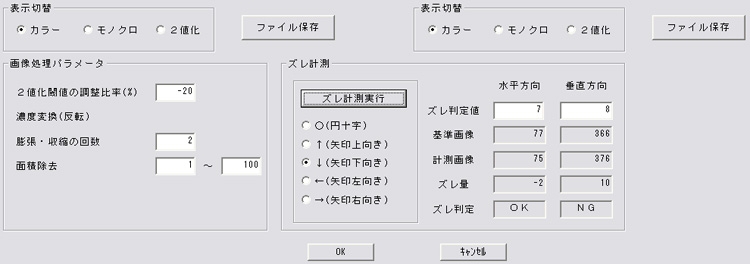

・トンボ位置ズレ 自動計測例　メニュー部分拡大画像

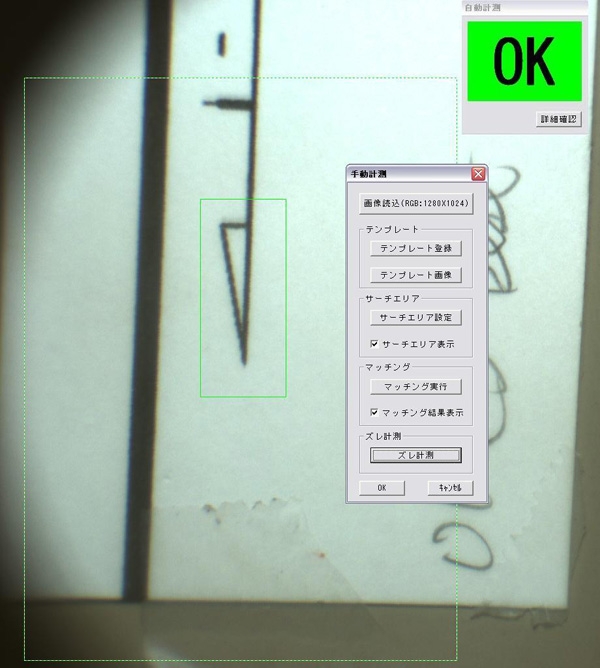

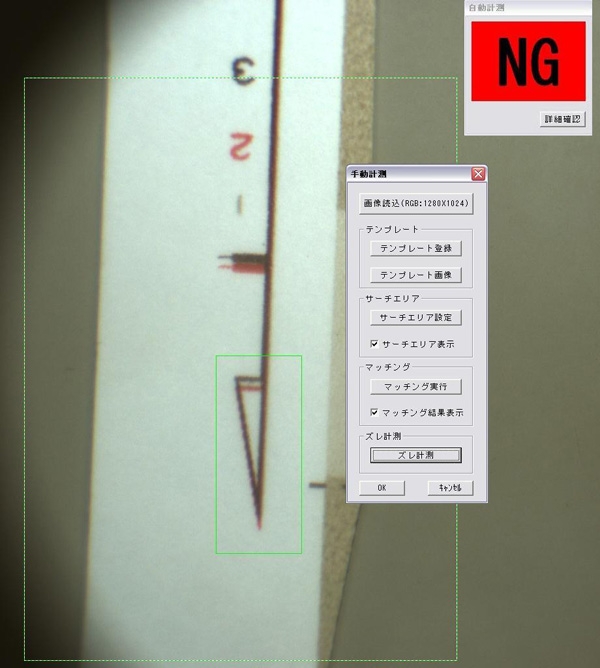

・トンボ位置ズレ自動計測　判定例

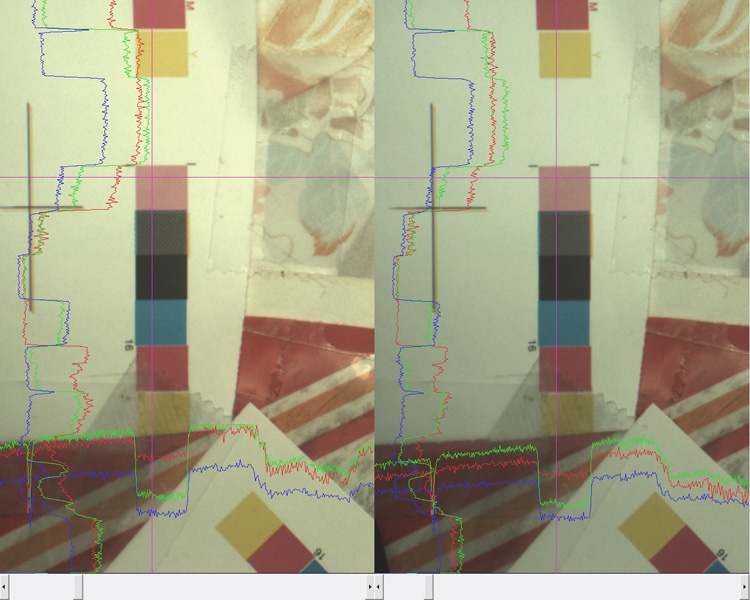

・プロファイル表示例
