レーザスキャナー
リアルタイム3Dプロファイラー LHS-Ⅳ

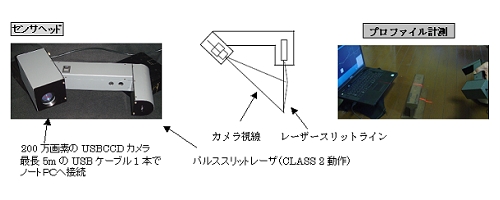

■小型、軽量、ハンディ操作 : L型で2kg、カメラ・レーザー制御回路内蔵、
PCへはUSBケーブル1本で接続。
■リアルタイムプロファイル(断面形状) : 片手で持ってワークの断面形状をリアルタイムに観察できます。

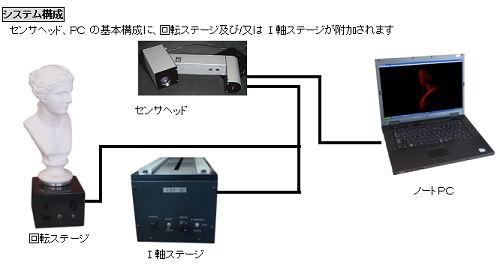

■3次元スキャニング:1軸移動ステージ、回転ステージの併用でサーフェス形状、全周囲形状を手軽に計測表示。
■計測データはK3D保存VIEWERで直ぐに観察可、またCSV保存でEXCEL表示、ASCIIコードで外部出力。
■ノートPCで動作、コンパクトな構成。
■徹底したVEにより,使い易さと低価格を実現。
■L、M、S の3機種標準バリエーション。
■特注、ご要望にも速やかに対応致します。 レーザー発光波長ブルー、グリーン、IR等への変更。10mmサイズから2000mmサイズまで。1000℃の熱間形状計測用。微小ソリ、凹凸、段差計測用、他。
■本装置の応用システム例:レール磨耗計測システム、車輪磨耗計測、高温大径鍛造円板寸法検査システム、タイル整列度検査システム他。
・3次元デジタイザ:サーフェス形状計測
1軸ステージでワーク又はセンサヘッドをスキャンすることにより3次元形状計測が手軽に行えます。
例)スキャンピッチ:0.15mm×2のN乗(N=0~7)
取込処理速度:10ライン/秒 ~ 60ライン/秒
1.2ミリピッチで取込処理した時の3次元形状計測例です。OpenGL画面表示ですので任意の方向から拡大縮小して観測できます。また2点間の寸法測定ができます。
・3次元デジタイザ:全周囲形状計測
回転ステージにてワークを1回転して撮像処理することにより全周囲の3次元形状計測が手軽に行えます。センサヘッドとステージとの軸合わせは専用治具により短時間で容易に可能です。
例)取込角度ピッチ:0.18°×2のN乗(N=0~7)
取込処理速度:10ライン/秒 Max (ピッチ1°の時、1回転時間は360÷10=36秒/Min)
1°毎のピッチで取込処理した時の全周囲3次元形状計測の例です。OpenGL画面表示ですので任意の方向から拡大縮小して観測できます。
1回転しただけで得られる羽の3Dデータです。少しずつ回して何度も重ね撮りする必要はありません。
・用途--- 非接触形状計測全般 ---
◆ 自動車、部品、パイプ、鋼材の溶接形状計測
◆ 熱間鍛造工程中の形状計測
◆ タイヤ、車輪の摩耗検査
◆ 文化財、埋蔵出土品、人類骨等の形状データ保存
◆ 義肢・義足ソケット、カツラフィッティング計測
◆ リバースエンジニアリング
◆ ◆ 平坦面のソリ、凹凸段差計測
・実施例(本装置の各種応用システム)
レール摩耗検査、トロリー線摩耗計測、車輪摩耗検査、加熱整形品形状歪み検査(インライン)、等の各種システム
