レーザスキャナー
リアルタイム3Dプロファイラー LHS-Ⅳ
・サーフェス形状計測用スキャンステージ仕様
1軸ステージ : 移動スパン 350mm
駆動方式 電動(DCモータ)又は手動
移動距離データ ロータリーエンコーダ出力データ(0.15mm / パルス Mim)
外形寸法 164W × 130H × 500L
<ステージのサイズ、仕様は各種御要望に対応します>
スキャンピッチ : エンコーダ出力のカウントダウンを [1÷2のN乗] で設定可
取込処理速度 : 10 FPS(PC能力に依存)
取込制御 : PC画面の取込開始・停止ボタンで実行
又プリセットスキャン数に到達時点で取込自動停止
・仕全周囲形状計測用回転ステージ仕様
回転ステージ : 回転速度 1~10 rpm
駆動方式 電動(DCモータ)、速度可変設定
回転角度データ ロータリーエンコーダ出力データ(2000PPR, 0.18°pp)
回転テーブル径 Φ100mm
外形寸法 150W × 130H × 150D
<ステージのサイズ、仕様は各種御要望に対応します>
スキャンピッチ : エンコーダ出力のカウントダウンを [1÷2のN乗] で設定可
取込制御 : PC画面の取込開始・停止ボタンで実行
又プリセットスキャン数に到達時点で取込自動停止
・各構成品仕様
・PC (ノートPC) Core i3 1.8GHz 以上、HDD 320GB以上、
メモリ 2GB以上、Gigabit LAN、USB2.0、
WXGA LCD ディスプレイ又は上記性能以上の
デスクトップPC及び20インチLCD UXGAディスプレイ
・カメラ 1600×1200×8bit
USBタイプ CCD B/W2M カメラ (L型では5Mカメラ使用)
ゲイン、シャッタースピードはPCによるデジタル制御式
メガピクセル低ディストーションレンズ、ナローバンドパスフィルター搭載
・レーザ スリットライン光型 焦点距離はZ軸基準位置に設定
ライン長はX軸計測長基準長に設定。パルス発光動作、
パルス巾設定可変
波長660nm CLASS 2 相当動作。波長ご指定対応可。
・コントローラ エンコーダパルスカウント
カメラトリガ信号発生、内部・外部切替
レーザ照射信号発生 カメラ用DC電源
リチウムイオンバッテリー(ソニーNP-F550)
以上の機能はカメラヘッドに内蔵。
・ソフトウェア 画像処理、3D計測合成、表示、保存、出力 専用ソフトウェア

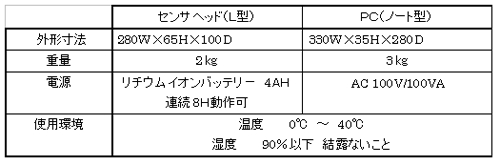

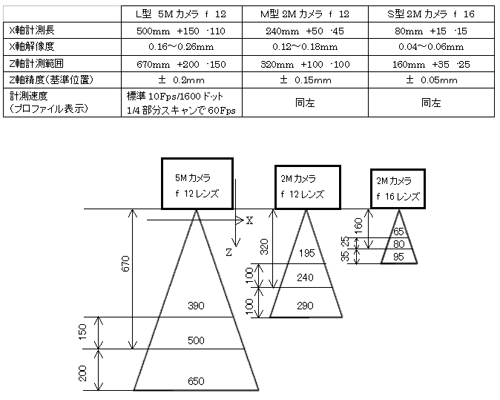

・システム一般仕様
