エムエスジェイ創研　印刷静止画像装置　MST80 RM100　製品概要

ｵﾝﾗｲﾝ印刷光沢チェッカー MST80 RM100は、新開発の超小型カメラヘッドの採用により、設置スペースを取らずに、グラビア印刷、フォーム印刷、ラベル印刷、フレキソ印刷等での見当トンボ、網点、色調等、印刷の仕上がり品質を高精細な静止画像でモニタリングします。

■新開発超小型カメラヘッド

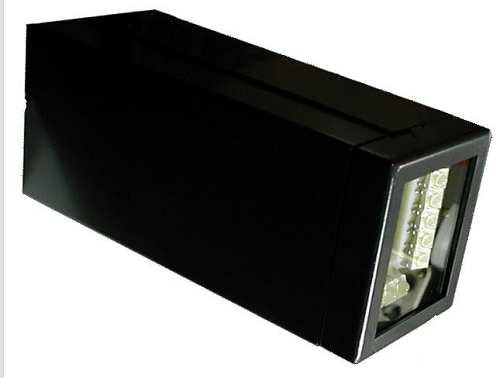

高輝度ＬＥＤ光源を採用した小型カメラヘッド。
■高精細な画像を表示
SVGA（800x600）サイズの高精細、高画質です。
■簡単操作の専用コントローラ
取得画像位置、照明等を制御する専用コントローラ。
■画像拡大表示
ＰＣまたはコントローラ操作により画像拡大表示可能。
■見当トンボ位置ズレの自動監視
設定値を超えた位置ズレを自動検出し、アラームを発します。
■基準画像の保存
撮影画像は任意の名前を付けて基準画像として保存可能です。
■保存画像と現印刷画像との比較表示
保存されている基準画像と現印刷画像をタテ又はヨコ2分割で比較表示できます。
■指定ライン上のプロファイル表示
現画像および2分割画面でRGBプロファイルにより色差値の定量化が行えます。
■２台のカメラヘッド接続可能
１台のＰＣ/コントローラで２台のカメラヘッドを制御可能。
（表裏、ウェッブ両サイドの同時モニタリング可能）

・取付け容易な超小型カメラヘッド

・トンボずれ計測

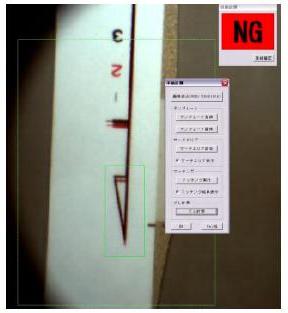

基準画像(テンプレート登録画像)と測定画像(マッチングしてサーチした画像)から、トンボズレ計測を実行します。見当トンボ位置ズレの自動計測・監視を行えます。

・プロファイル表示

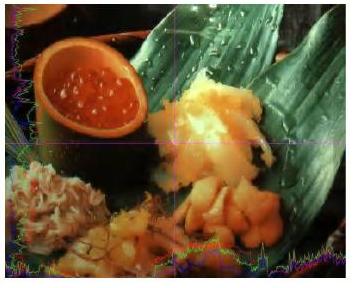

指定ヨコ/タテライン上のRGBプロファイルを表示できます。水平方向および垂直方向毎に計測箇所を設定でき、左右分割画面、上下分割画面でもプロファイル表示でき、印刷色の変化等を監視できます。

・拡大表示

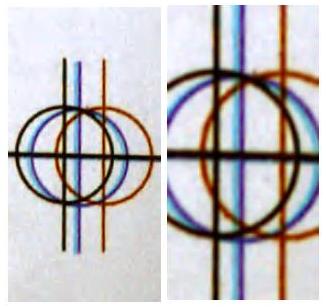

コントローラまたは、ＰＣから画像拡大でき、微妙な見当合わせが可能です。（デジタルズーム）

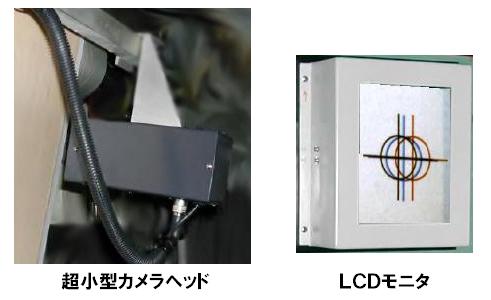

・設置例
